碳脉智能｜泵站电力能源计量系统建设案例

一、项目背景：泵站能源管理的痛点与需求

• 能源计量模糊：缺乏精准的计量设备，仅能统计泵站总能耗，无法实现各耗能设备、各运行环节的分项计量，不清楚大功率提升泵、闸门等核心设备的能耗占比，节能优化缺乏数据支撑；
• 管理方式粗放：依赖人工抄表记录能耗数据，不仅效率低下、易出现数据误差，且无法实现能耗数据的实时监测、动态分析，难以快速发现能耗异常，存在“大马拉小车”的能源浪费现象；
• 运维效率偏低：耗能设备运行状态与能耗数据脱节，无法通过能耗数据预判设备运行隐患，设备故障排查滞后，增加运维成本与停机风险；
• 双碳目标压力：作为市政重点耗能单位，泵站需响应国家双碳战略，亟需通过科学的能源计量与管控，降低单位处理能耗，减少碳排放，实现绿色运维。

二、泵站运行：能源组成与核心耗能设备解析

（一）能源组成

（二）核心耗能设备

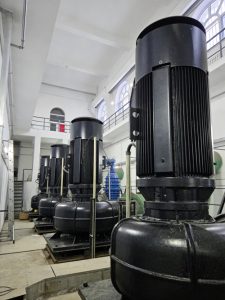

1. 大功率提升泵（核心耗能设备）：作为泵站的核心动力设备，承担着水体提升、输送的核心任务，单台功率可达数百千瓦，多台并联运行，其能耗占泵站总能耗的70%以上。该设备运行负荷随水体流量、提升高度动态调整，长期处于高负荷运行状态，是节能优化的重点对象，易出现“大马拉小车”的低效运行与能源浪费问题。
2. 闸门设备：用于控制水体进出流量、调节泵站运行工况，主要包括进水闸、出水闸等，能耗主要产生于闸门启闭过程中的电机运行，属于间歇性耗能设备，但因启闭频率较高，且部分闸门电机功率较大，累计能耗占比约10%，其运行效率直接影响整体能耗水平。

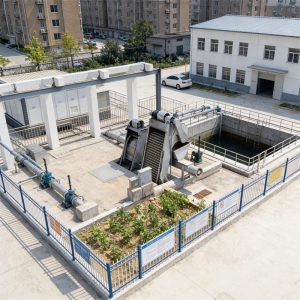

3. 捞渣机设备：用于清除水体中的漂浮物、杂质，保障提升泵正常运行与出水水质，属于连续运行设备，电机功率适中，但运行时间长，能耗占比约8%，其运行稳定性直接关系到核心设备的运维成本与能耗损耗。
4. 污水处理配套设备：包括消毒设备、过滤设备、曝气设备等，用于对提升后的水体进行净化处理，满足排放或回用标准，属于辅助耗能设备，能耗占比约12%，多为连续运行，能耗波动较小，需实现精准计量以优化运行工况。

三、碳脉智能电力能源计量系统：组成与核心功能

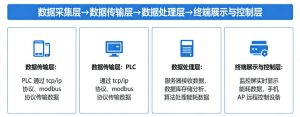

（一）系统核心组成

1. 数据采集层（终端计量设备）：作为系统的“感知终端”，针对泵站各类耗能设备的特点，精准部署计量设备，实现分项、分设备能耗采集。其中，大功率提升泵每台单独配备高精度智能电表、电流互感器，精准采集每台泵的实时功率、耗电量、运行时长等数据；闸门、捞渣机、污水处理设备分别在其供电回路部署计量终端，实现各设备能耗的独立采集。所有计量设备均符合DL/T 5202-2022电能量计量系统设计规程要求，计量精度达0.5级，确保数据精准可靠，同时具备抗干扰、适应泵站潮湿环境的特性，保障长期稳定运行。
2. 数据传输层：采用“有线+无线”双重传输模式，兼顾稳定性与灵活性。计量终端采集的数据通过RS485总线、以太网等有线方式传输至边缘计算网关，部分偏远区域设备采用4G无线传输，确保数据实时上传，传输延迟≤10秒。同时，搭建加密传输通道，防止数据丢失、篡改，保障能耗数据的安全性与完整性，实现现场设备与后台平台的数据互通。
3. 数据处理层（边缘网关+云端平台）：边缘网关负责对采集的原始能耗数据进行预处理、筛选、汇总，剔除异常数据，将有效数据上传至碳脉智能云端能源计量平台；云端平台采用大数据分析技术，对能耗数据进行分类统计、趋势分析、异常诊断，形成多维度数据报表，为泵站运维人员提供精准的决策支撑，同时具备数据存储功能，可保存至少3年的能耗数据，便于历史追溯与分析。
4. 终端展示与控制层：包括现场监控终端与云端管理平台，支持电脑端、手机端多终端访问。现场监控终端部署于泵站控制室，实时显示各类设备的能耗数据、运行状态；云端管理平台可实现远程登录，运维人员可随时随地查看能耗数据、接收异常报警、导出数据报表，实现能源管理的远程化、便捷化，同时支持与泵站现有PLC系统、SCADA系统联动，实现数据共享与协同管控。

（二）系统核心功能

1. 分项精准计量功能：实现“总能耗+分设备+分回路”三级计量，可精准统计泵站总能耗、各耗能设备（提升泵、闸门等）的能耗数据，以及各供电回路的能耗情况，明确各设备、各环节的能耗占比，彻底解决传统计量模糊的痛点，为节能优化提供精准的数据支撑。
2. 实时监测与异常报警功能：实时监测各类耗能设备的能耗数据、运行状态（如提升泵运行负荷、闸门启闭状态），预设能耗阈值与设备运行参数阈值，当能耗数据异常（如提升泵能耗突增）、设备运行异常时，系统通过现场声光报警、手机短信、平台弹窗等多种方式提醒运维人员，响应时间≤30秒，便于快速排查故障、减少能源浪费与设备损坏风险。
3. 能耗分析与报表生成功能：自动对能耗数据进行多维度分析，包括日/周/月/年能耗趋势分析、各设备能耗对比分析、能耗异常原因分析等，生成标准化、可视化的数据报表（支持Excel导出、打印），无需人工统计，大幅提升运维效率。同时，可根据泵站需求，定制个性化报表，满足能耗统计、上报与分析需求。
4. 远程管控与运维功能：支持远程登录云端平台，查看实时能耗数据、设备运行状态，远程导出报表，无需现场值守，实现泵站能源管理的“无人值守、远程管控”。同时，系统可记录设备运行时长、能耗数据，为设备维护保养提供数据支撑，实现预测性维护，降低运维成本。
5. 节能优化与碳核算功能：基于能耗数据分析，识别高耗能设备与低效运行环节，为泵站提供针对性的节能优化建议（如调整提升泵运行负荷、优化闸门启闭频率）；同时，自动根据能耗数据核算碳排放量，生成碳排放报表，助力泵站落实双碳目标，实现绿色运维。

四、项目建成效果：赋能襄阳泵站精细化运维与节能降耗

1. 能耗计量精准化，数据支撑更有力：彻底解决了传统泵站能耗计量模糊的问题，实现了各耗能设备、各回路的精准计量，计量精度达0.5级，能耗数据误差≤2%，清晰掌握了大功率提升泵（占比72%）、闸门（占比9%）、捞渣机（占比8%）、污水处理设备（占比11%）的能耗占比，为节能优化提供了精准的数据支撑，打破了以往“凭经验管理”的困境。
2. 运维效率大幅提升，管理成本降低：实现了能耗数据的自动采集、实时监测与报表自动生成，替代了人工抄表、手动统计的传统模式，减少运维人员工作量60%以上；异常报警功能可快速发现设备运行隐患，故障响应时间从原来的数小时缩短至30秒内，设备故障率下降40%，大幅降低了运维成本与停机损失，助力泵站实现“少人值守、无人值班”的精细化运维目标。
3. 节能降耗成效显著，经济效益突出：基于系统的能耗分析功能，识别出大功率提升泵低效运行、闸门启闭频率不合理等节能痛点，通过优化设备运行工况（如调整提升泵运行负荷、优化闸门启闭时间），实现泵站总能耗降低8%-10%，月均节电约2.3万度，年节约电费约18万元，长期运行经济效益显著，同时有效解决了“大马拉小车”的能源浪费问题，提升了能源利用效率。
4. 双碳目标落地，绿色运维达标：系统自动核算碳排放数据，实时监测碳排放变化，助力泵站清晰掌握自身碳排放情况，通过节能降耗措施，年减少碳排放约18.3吨，切实落实双碳战略要求，实现了“节能+减碳”双重目标，推动泵站从“高耗能运维”向“绿色低碳运维”转型。
5. 标准化管理落地，可复制可推广：碳脉智能打造的这套电力能源计量系统，完全适配市政泵站的耗能特点与管理需求，系统运行稳定、操作便捷、适配性强，不仅解决了襄阳泵站的能源管理痛点，更形成了一套标准化的泵站电力能源计量解决方案，可复制、可推广至其他市政泵站、污水处理厂等高耗能市政基础设施，为行业能源管理升级提供实践参考。
